Offshore Network - External Communication

텔레콤의 핵심은 네트워크 시스템이 아닐까 싶습니다. 어떤 방식으로 FPSO, Platform 내부 네트워크를 구축하는지가 핵심이지만 오늘은 외부 통신 환경부터 이야기할까 싶습니다. External Communicaiton 이라는 명칭으로 Radio Package를 일반적으로 통칭하지만, 오늘은 Network 연관된 통신 패키지를 위주로 확인하였습니다.



외부 통신은 크게는 3가지로 구성됩니다. Satellite, Point to Point Microwave Link, Subsea Cable.

목차
1. Satellite
2. Point to Point Microwave Link
3. Subsea Cable
4. Tetra RAdio Sysem의 특징

---

1. Satellite

말 그대로 위성 통신을 이용한 데이터 전송 방식입니다. VSAT이라는 인공위성 송수신 안테나를 이용해 육상과 데이터 연결을 하며, 선박 등 많은 플랫폼에서 사용 중입니다.

장점은 초기 투자비용이 크게 들지 않는다는 점, 위성 반경이면 어디든 사용 가능하다는 점이 있지만 단점으로는 대역폭의 한계 및 높은 유지보수 비용이라 할 수 있습니다.

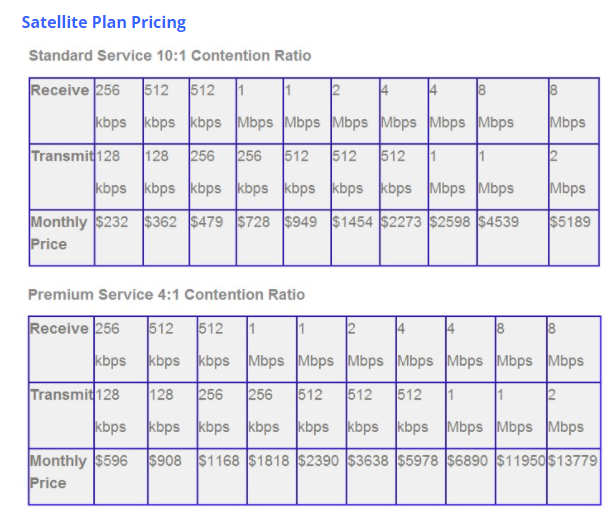

아래는 인터넷에 공개된 Digisat Africa의 VSAT 월 가입 요금인데.. Premium의 경우 2메가 uplink, 8메가 downlink에 약 $13,000 이상의 금액이 필요로 합니다. (월 가입 Base이며, 대역폭의 제한이 있으며 무제한 사용 가능합니다)

Digisat Africa Satellite Plan Pricing

---

2. Point to Point Microwave Link

이 시스템은 생소한 경우가 많습니다. 우리나라의 경우 해양구조물이 육상과 데이터 연결할 경우는 거의 없는데요..

FPSO, Fixed Platform이 육상과 데이터 연결 시 100km가량 거리가 있는 경우 Microwave를 통해 데이터 전송망을 구축하는 경우가 많습니다.



Point to Point의 장점은 선박&육상, 선박&선박 등 프로젝트 주변의 시설들과 손쉽게 무선 데이터 전송 체계를 구축 가능하며, 데이터 사용료를 지불하는 방식이 아닌 제조사의 Service Level Agreement를 통해 분기별 유지보수비용을 지불하는 방식입니다. 저의 개인적인 생각으로 단점은 장비 비용이 비교적 비싸다입니다.

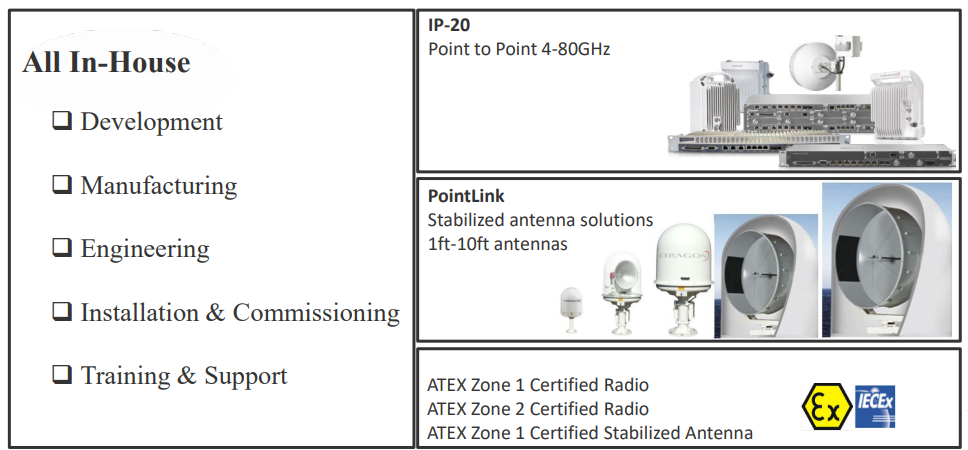

Ceragon 제품 소개

---

3. Subsea Cable

가장 데이터를 안정적으로 전송할 수 있는 해저 광케이블 설루션입니다. 규모가 작은 프로젝트에서는 잘 사용하지 않으며 터미널, 플랫폼, 부유식시설 모든걸 클러스터로 구성하는 대규모 프로젝트에서 주로 사용하는 방식입니다.

플렛폼, 부유식 시설의 Local Network System과 Subsea Cable Patch를 통해 데이터 링크를 구현합니다.



참고로 Submarine Cable Map이라는 사이트를 보시면 전 세계에 구축된 해저케이블 지도를 볼 수 있습니다.

https://www.submarinecablemap.com/

Submarine Cable Map

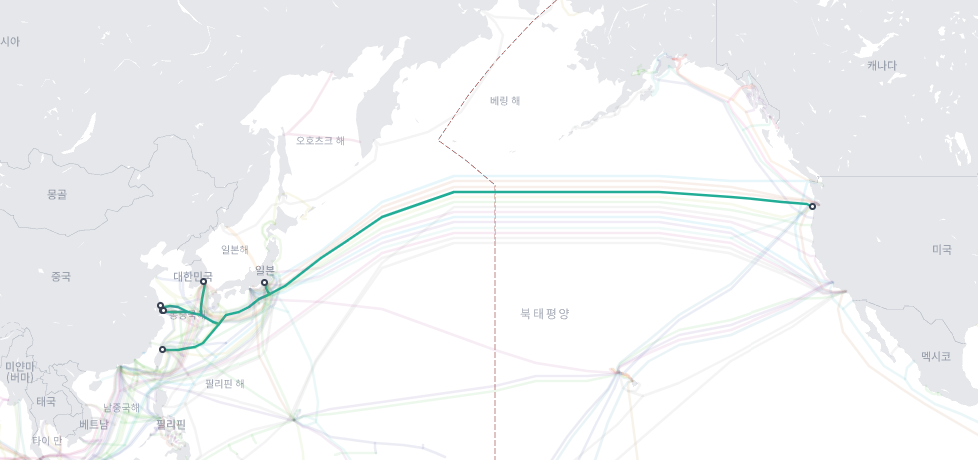

우리나라의 해저 캐이블은 대부분 2000년대 초반에 설치되었으며, 최근 2018년에 설치된 Line은 미국과 Asia를 연결하는 New Cross Paxific (NCP) Cable System이 있습니다.

New Cross Paxific (NCP) Cable System

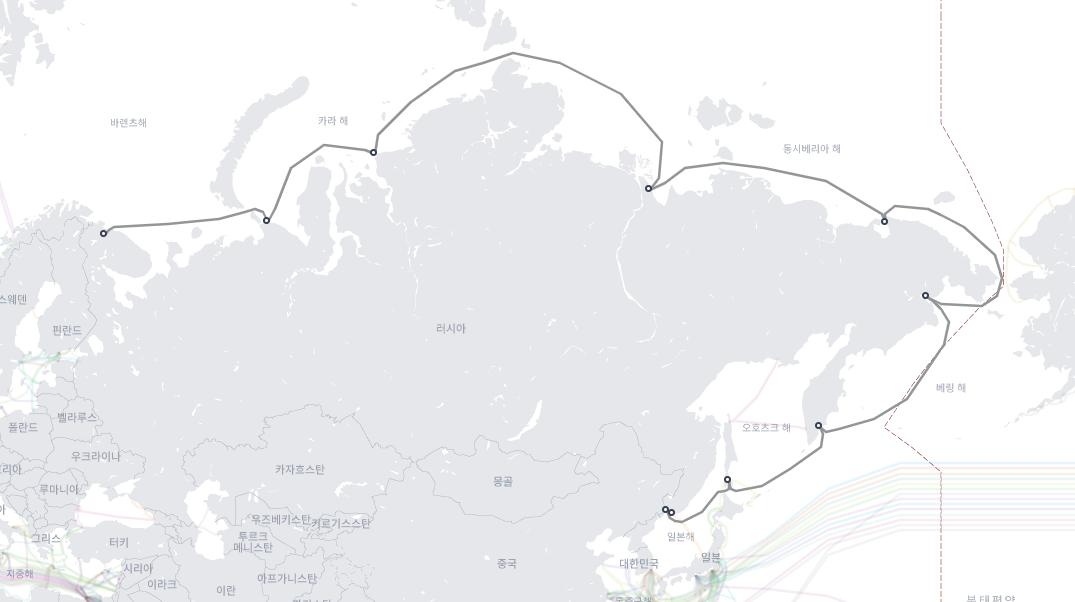

또 하나 관심이 가는 부분은 러시아 북해 연안을 데이터로 연결하는 Polar Express 공사구간이 있네요.. 2026년 완공 예정이며 러시아 국가망으로 진행 중입니다.

Polar Express

참고로 Submarine Cable Map에는 Offshore Project를 위해 자체적으로 설치한 해저케이블은 표시되지 않습니다.

---

이처럼 Offshore Project의 외부 통신망은 Satellite, Point to Point Microwave System, Subsea Cable 3종으로 구성되는 걸 확인했고요.. 일반적인 프로젝트의 경우 Satellite & Point ot Point 구성으로 통신망이 구축되며, 규모가 있는 프로젝트는 3종 외부망을 모두 도입하는 구성으로 외부 통신망이 이뤄집니다.
