광케이블 (Fiber Optic Cable)이란?

일반적으로 광케이블을 사용하는 이유는 랜케이블이 가지는 거리의 한계 (90~100m)를 극복하기 위함입니다.

광케이블의 특성/종류/방식/사용법에 대해서 알아보도록 하겠습니다.

---

광케이블의 멀티모드, 싱글모드

광케이블 코어(유리관)은 광섬유 케이블을 통해 광신호를 전달합니다.

내심의 크기가 작을수록 광신호는 더 멀리 이동하며, 클수록 짧은 거리에 전합니다.



멀티모드(MM) : 50um ~62um / 단거리 대역폭 집약적(광원 : LED)

싱글모드(SM) : 8-9um / 장거리 (광원 : 레이저)

* um은 마이크로미터이며 미터의 백만분의 일의 단위입니다.

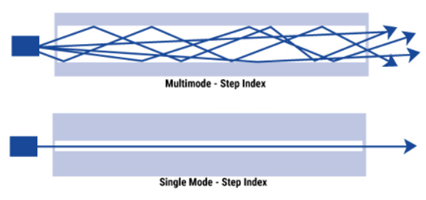

멀티모드/싱글모드

---

광케이블과 랜케이블의 차이점

광케이블과 랜케이블의 가장 큰 차이점은 아래와 같은 구분입니다.



광케이블 : 광섬유/빛의 파장

랜케이블 : 구리/RF 주파수



파장은 빛의 색으로 구분할 수 있으며, 광원이 광섬유를 이동하는 동안 다른 색의 빛과 간섭하지 않습니다.



멀티모드 파장 : 850nm ~ 1300nm

싱글모드 파장 : 1310nm ~ 1550nm

* nm은 나노미터이며

10의-9승 m

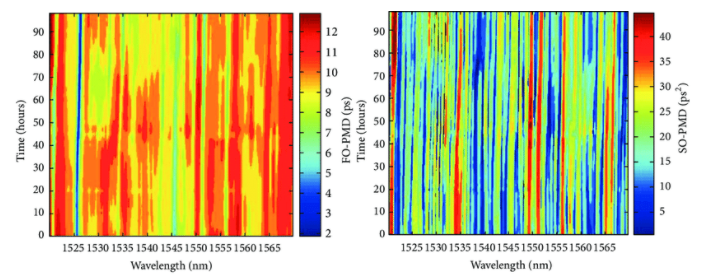

파장의 샘플

---

멀티모드 광케이블 종류

아래와 같은 종류별 광케이블을 용도에 따라 사용합니다.

종류	색상	코어크기	속도	거리	적용
OM1	주황색	62.5um	1Gb@850nm	300m	단거리 사설 LAN
OM2	주황색	50um	1Gb@850nm	600m	단거리 사설 LAN
OM3	아쿠아	50um	10Gb@850nm	300m	대규모 사설망
OM4	아쿠아	50um	10Gb@850nm	550m	고속네트워크
OM5	라임그린	50um	60Gb~100Gb@ 850nm~953nm		고속네트워크센터

---

광케이블의 연결

광케이블 작업에서 가장 중요한 광케이블의 연결 부분입니다.

일반적으로 작업을 해본 경험이 없는 상태에서, 이론상으로 이해하기 가장 힘든 부분인데요..

이해를 쉽게 돕기 위해서 아래의 그림을 참고로 보시면 편하실 것 같습니다.

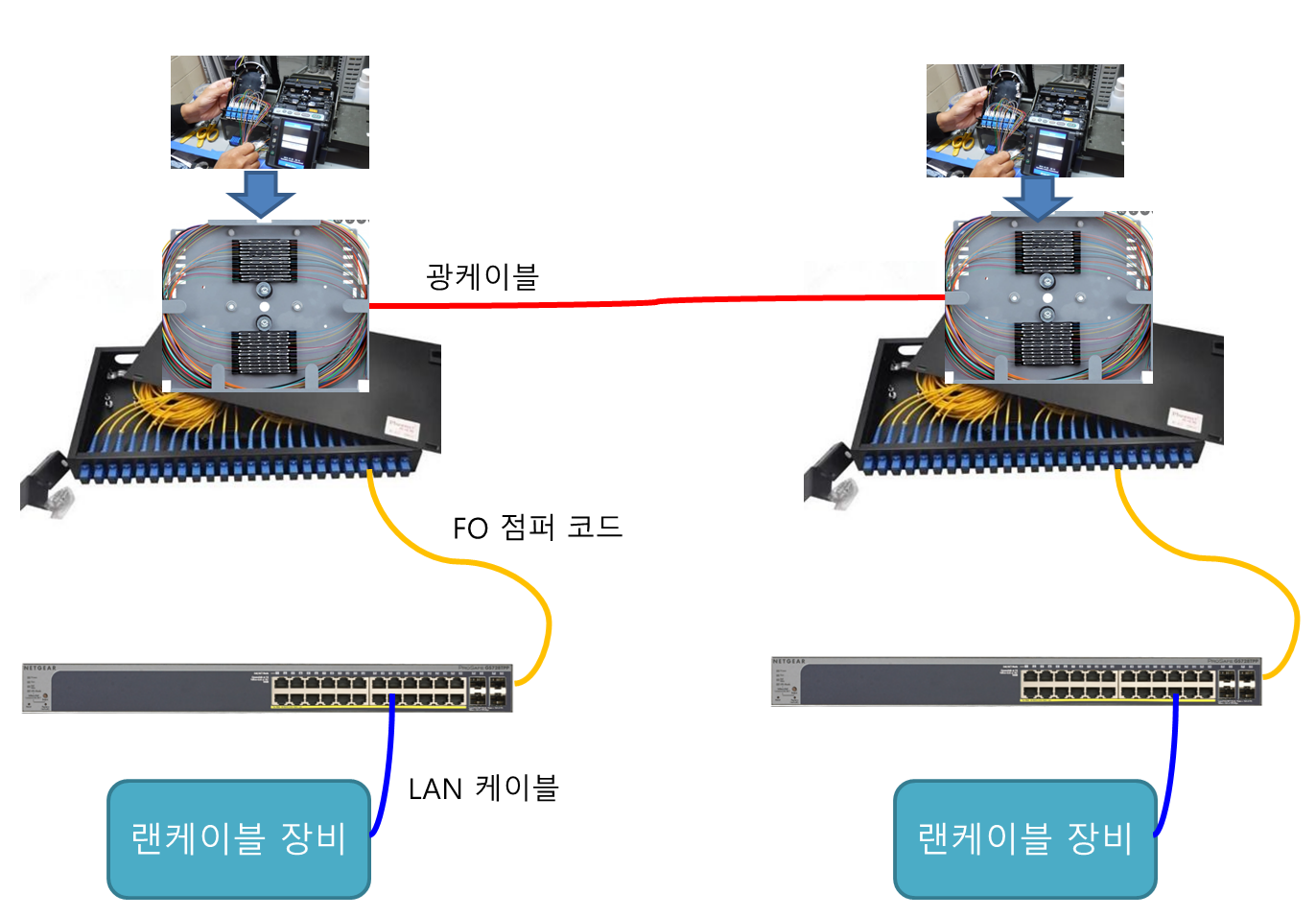

전체 연결 컨셉

위는 하나의 네트워크를 구성할 때 광케이블이 연결되는 구성도를 Sample로 만든 것입니다.

광케이블 : 이번 포스팅에서 다루는 주제입니다.

FO 점퍼코드 : 여러 가닥의 광케이블을 하나씩 분리 후 FO Patch Panel의 전면부에서 해당되는 장비로 연결하는 Rack 내부에서 사용하는 잘 휘어지는 광케이블입니다.

FO 점퍼코드의 스위치 연결 : 스위치는 광포트를 가지고 있습니다. SFP포트이며 일반적인 스위치는 오른쪽 끝 부분입니다. 지식이라는 USB처럼 생긴걸 먼저 스위치에 삽입하고, FO 점퍼코드를 지빅에 연결하는 구조입니다.

LAN 케이블 : 스위치 포트에서 컴퓨터 및 기타 장비에 연결하기 위해 사용합니다.

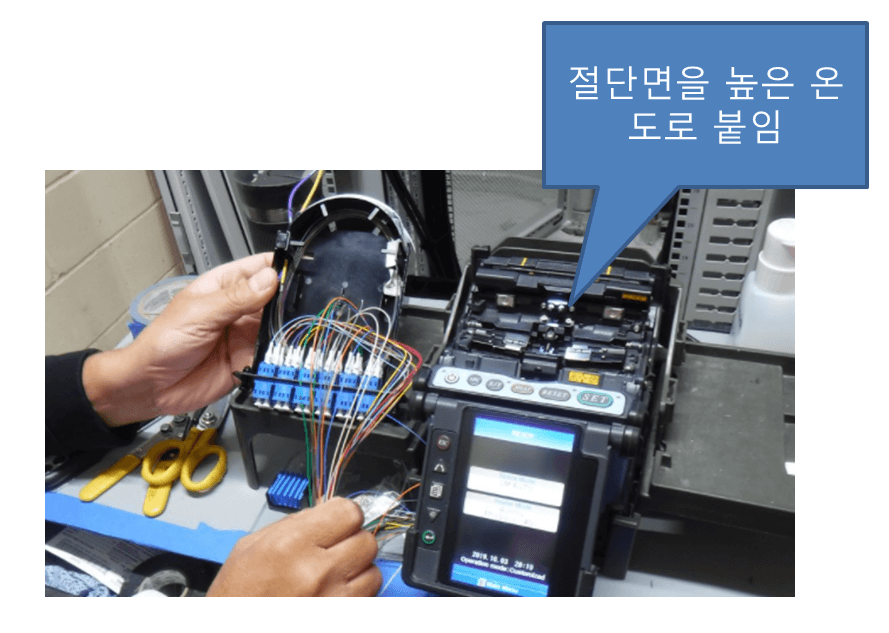

1. 광케이블의 연결

융착기

Rack 내부의 FO Patch Panel과, Rack으로 들어온 광케이블을 연결하는 작업입니다.

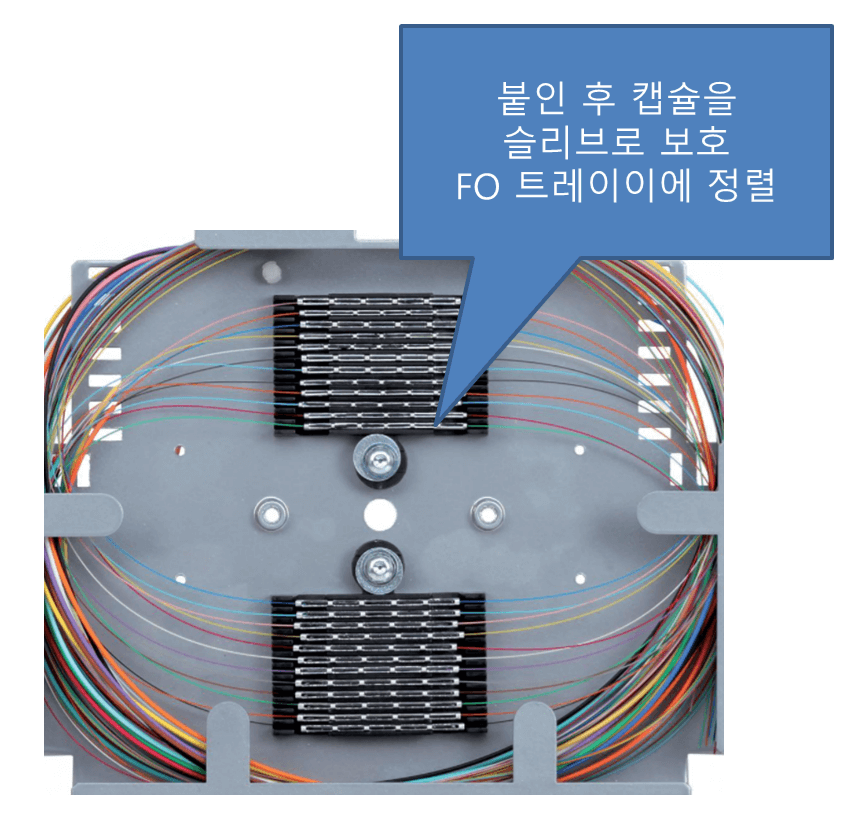

2. 융착 후 슬리브로 보호

보호슬리브

광코어는 앞에서 다룬 것처럼 아주 얇은 광섬유라 융착기의 연결 후 위와 같이 보호 슬리브를 입혀줍니다.

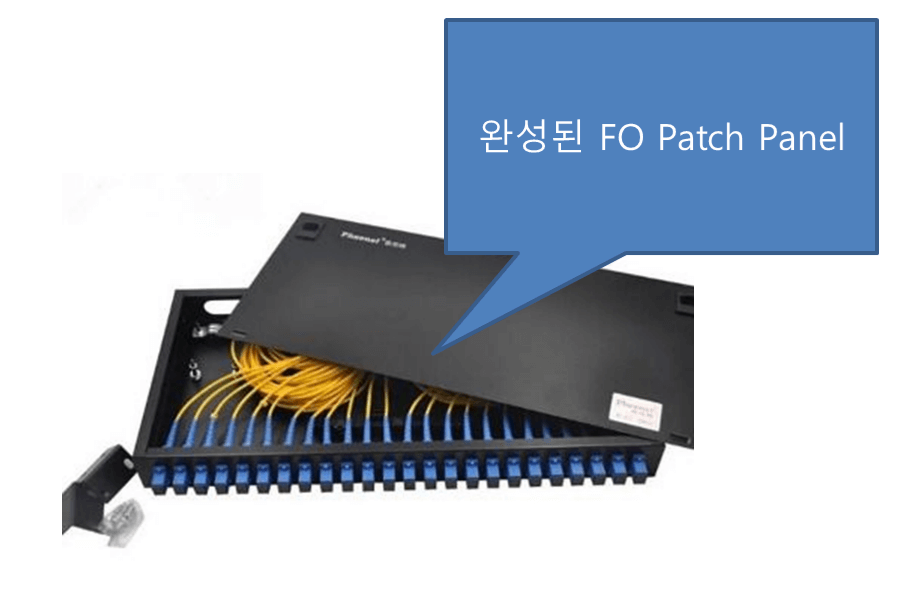

3. FO Pacth Panel의 완성

FO Patch Panel

연결된 나머지 끝부분은 Patch Panel의 전면부 커넥터로 나옵니다.



알고 보면 쉬운 과정이지만, 처음 접하면 알기까지 오래 걸리는 부분인 것 같네요..
