LAN Cable (Cat6 Network Cable) 이란?

네트워크 분야는 워낙 광범위하며, 전문지식이 홍수같이 넘치는 상황이라 네트워크에 대해서 알고 싶다..라는 욕망이 생길 때 무엇부터 시작을 해야 할지 감이 잘 잡히지 않습니다. 그럴 때 저는 네트워크 케이블부터 접근을 추천드립니다.

그럼 최대한 이해하기 쉽게 설명을 시작하겠습니다.

---

OSI 7 Layer

출처 : Wikimedia Commons

네트워크 책을 펼쳤을 때 가장 먼저 나오는 게 OSI 7 Lyaer입니다. 귀가 아프도록 듣고/보고 한 내용인데 초급자에게 절대 와 닿지 않는 내용입니다.. 저 역시 이해가 불가능했습니다.

그 이유가 무엇일까? 지금에야 생각을 해보니 "나랑 상관없으니 그렇다.."라는 결론입니다. ㅎㅎ 눈에 보이는 장비는 이해하고 식별이 되는데(눈에 보이니..) 구성의 기반은 식별이 되지 않으니 (눈에 안보이니) 그렇지 않을까요?



OSI 7 Layer를 가장 먼저 말씀드리는 이유는, 모든 네트워크가 이루어지는 방식을 7개 계층으로 간략히 식별해 놓았기 때문입니다. 그리고 오늘 말씀드리는 Network Cable 종류 중 하나인 LAN cable은 가장 하위계층인 1. Physical 영역에 속하는 구성이기 때문입니다. 위 그림에 보시면 LAN Cable이 가장 밑에 있는 게 보이시죠? 그럼 "LAN Cable은 네트워크의 가장 기초가 되는 것이다"라고 말할 수 있겠죠?

---

LAN Cable (CAT 6)이란?

우선 위와 같이 모양으로 접근하겠습니다.

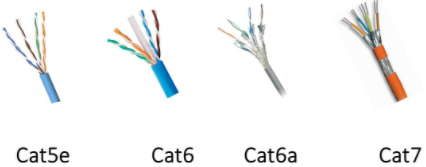

"Cable 피복 안쪽에 8개 색의 선으로 구성되며, 꼬여있다"가 쉬운 표현이며, LAN Cable type에 따라 위와 같이 Cat 5~7으로 구성되며, "가장 많이 쓰는 건 Cat 6 Cable이다"라고 말씀드릴 수 있습니다.

파란색/흰색/주황색의 Cable 피복 색상은 용도에 따라 바뀔 수 있습니다. 일반적으로는 파란색/흰색이 대부분입니다.



크게 본 심선

---

LAN Cable Type 별 속도

	CAT5	CAT5E	CAT6	CAT6E	CAT7
전송 속도	100 Mbps	1 Gbps	1 Gbps	10 Gbps	10 Gbps
대역폭	100 Mhz	100 Mhz	250 Mhz	500 Mhz	600 Mhz
규격	100 BASE-TX	1000 BASE-TX	1000 BASE-TX	10G BASE	10G BASE

요즘 대부분의 LAN Cabe은 CAT6를 사용하니 1 Gbps의 속도를 지원한다 보실 수 있습니다.

CAT6 E, CAT7은 10G까지 속도를 제공하지만, 연결되는 Switch 및 Hub도 10G의 속도를 지원해야 하니 적용 전 꼭 확인해보셔야 합니다.

---

LAN Cable Connector

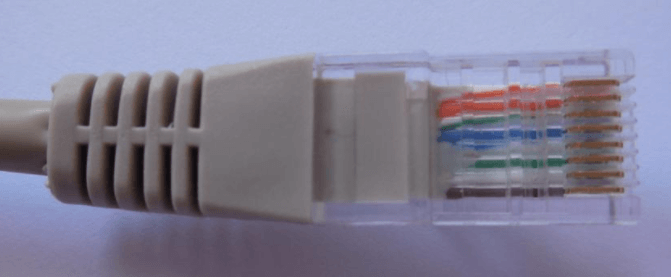

RJ-45 Cable Connector

LAN Cable에 사용하는 커넥터입니다. 공유기나 컴퓨터에 꼽히는 바로 그 커넥터입니다.

색상의 선에서 심선을 빼내어 오른쪽 끝 핀에 물리면 커넥터가 만들어집니다.

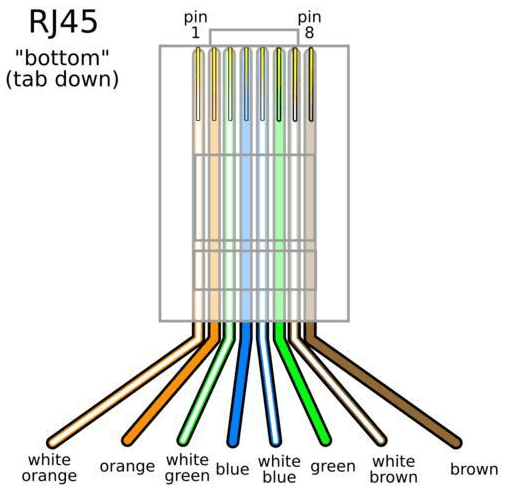

RJ-45 Pin Map

4가지 색상 그리고, 흰색과 섞인 4가지 색상 총 8개의 LAN Cable 안쪽 심선은 구성이 됩니다.

케이블 중간을 잘라 커넥터를 만드실 때 위의 pin map 정보대로 배열하셔서 하나씩 연결을 해주셔야 합니다, (Direct 구성 기준)

---

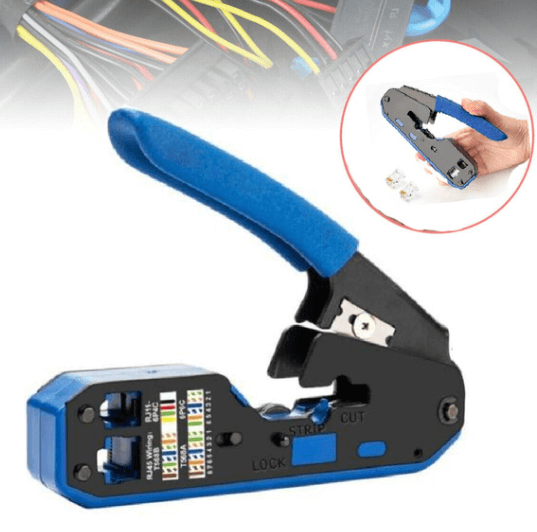

RJ-45 Connector Tool

Connector Tool

RJ-45 커넥터에 케이블을 이쁘게 배열하시고 난 다음, 마지막으로 이런 손으로 누르는 장비를 사용하여 심선이 PIN에 압착되도록 마지막에 꾸욱~ 눌러 주셔야 합니다.

---

LAN Cable 전송 거리

CAT 규격은 100m라는 전송 제한을 가지고 있습니다. 그래서 시스템을 구성할 때 대부분 80~90m라는 기준으로 장비를 구성합니다. 실제 LAN Cable을 스위치/허브에서부터 끝에 장비까지 연결하다 보면 은근히 추가로(Cable 정리) 소모되는 길이가 있어 허브/스위치에서 80~90m로 산정하시는 게 좋습니다.



ex)

스위치/허브 ------ LAN Cable 80~90m ---- 연결장비

---

그럼 100m가 넘어가면 인터넷 못쓰나?

물론 아니죠. 그래서 사용하는 게 광케이블 (Fiber Optic Cable)입니다. 이 부분은 설명할게 많으니 다음번에 이야기하기로 하고요. 광케이블 대신 LAN Extender를 사용하거나, Hub를 추가로 배치하여 시스템을 구성합니다.

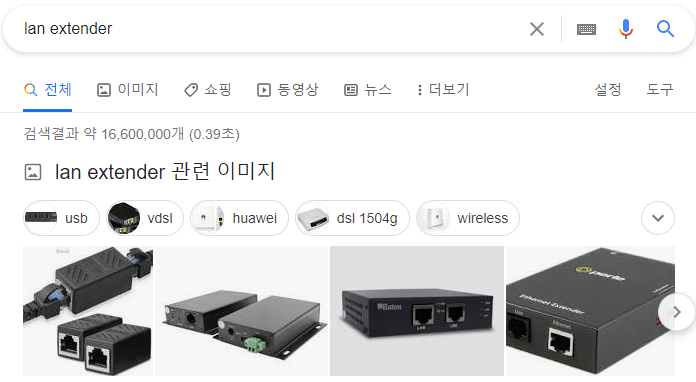

lan extender

ex)

스위치/허브 ------- LAN Cable 80~90m ----------- LAN Extender -------LAN Cable 80~90m ------------- 연결장비



LAN Extender를 사용하실 때 Cable이 POE type(LAN Cable에 전력 송신)이 아니라면 장비는 별도의 전원을 필요로 하니, 중간에 LAN Extender의 전원을 별도로 공급해주셔야 합니다.

---

정리하며

Network에 대한 첫 번째 시간으로 LAN Cable에 대해서 이야기를 해 보았습니다. 우선 이해에 필요한 포괄적인 정보는 다루지 않았나 싶네요.. 기초를 필요하시는 분들을 대상으로 최대한 쉽게 네트워크에 대한 기본정보를 계속해서 업데이트하도록 하겠습니다.



읽어주셔 감사합니다.
